 CT成像系統 自主研發，多型號對比>>>>>>

HS-GR4B型聲波檢測成像系統說明：

4通道接收

工程CT成像技術，是一種重要的無損檢測技術，主要應用于大壩地基的工程地質勘察，巖溶的勘察，大壩、 橋梁等混凝土的無損檢測，隧道的工程地質勘察，場地巖土體性質的勘察以及試驗室小型模形試驗。 工程CT成像系統檢測是根據聲波射線的幾何運動學原理，利用工程聲波系統發射、接收，在被檢測物體的一側發射， 在另一側接收，用聲波掃描被檢測物體內部強度和缺陷。

典型應用文章

超聲波CT檢測石質文物風化程度　　　　　　 　 投稿時時：2005.05.10

聲波CT無損檢測技術在混凝土質檢中的應用　　　　　 收稿日期：2001-02-10

特點：
1.高精度、成像、橫波、縱波

2.多通道檢波器接收聲波信號,清晰的原始波列記錄,準確讀取首波聲時是工程CT成像準確重構速度圖像的關鍵.

3.使用稀土超磁震源、壓電震源。其中超磁震源在混凝土中穿透距離大/常用聲波1000V壓電震源，這樣系統在震源和數據采集兩方面都能夠滿足不同混凝土尺寸的檢測。并且超磁震源相對于傳統錘擊震源有多方面的優勢。
4. 激勵電源與聲波數據采集系統一體化，由計算機控制參數地設置、數據地采集，操作方式可選用觸摸屏操作、功能鍵操作和鼠標操作，可滿足室內和室外工作，便于提高室外測試的工作效率。
5. 系統具有多通道選擇工作功能(1至16通道)，同時具備傳統的超聲波測試功能與聲波CT測試功能。CT功能提供具有色彩定量標識的實體結構尺寸的強度分布圖，能夠定量、直觀地反映檢測對象內部的強度

6.儀器采用高抗沖擊工程塑料防潮防腐蝕機箱。重量?jī)H2.5kg，輕便易攜。

產品組成
(1) 聲波儀主機
(2) 配套連接線
(3) 充電器,外接電池（選配）
(4) 用戶手冊
(6) 配套軟件
(7) 檢波器選配

現在檢測：

一側單點發射，另一側作扇形排列接收，然后逐點同步沿剖面線移動進行掃描觀測。

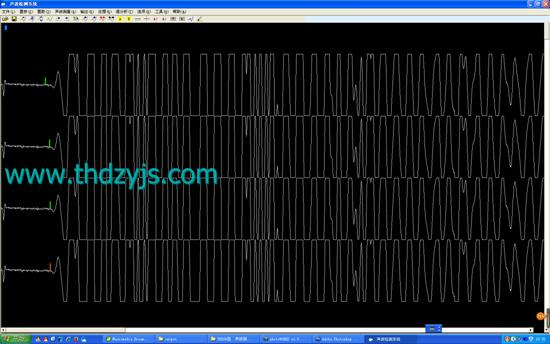

工程實測數據

換能器選配

大功率磁致伸縮聲波發生器	CT發射/接收探頭	跨孔CT發射/接收探頭	單孔一發測井雙收探頭
