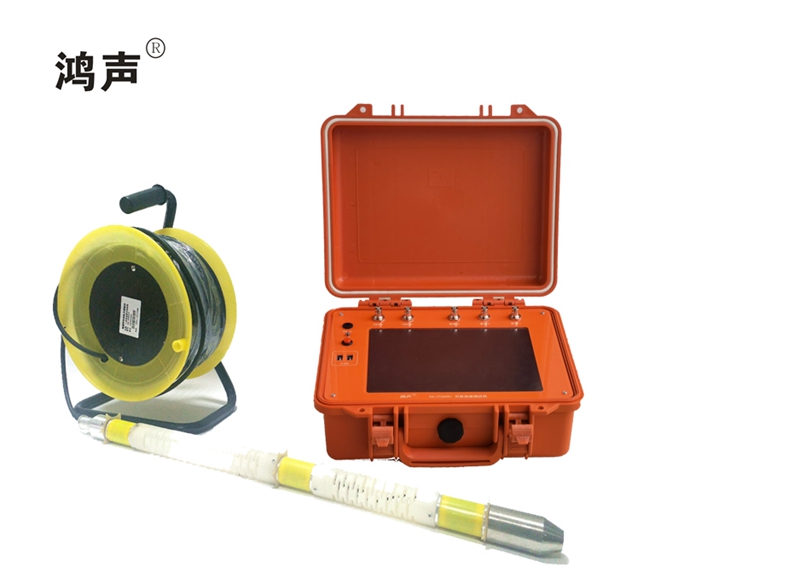

巖體波速測試儀
型號：HS-YT302R1
產品報價：
產品用途：
巖體、巖塊測試
地質勘察巖體波速測試、隧道巖體松動圈檢測、煤層松動圈檢測、非金屬材料動彈性力學參數測試；巖體聲波測試，單孔一發雙收測試，
孔間穿透測試，干孔聲波測試；巖塊波速測試，橫波測試，縱波測試、彈性模量、泊松比等測試；聲波測井、深孔測試功能（0-150-1000米） 。
點擊資料下載
主要特點：
▲操作簡單、界面直觀；
▲巖體、巖塊一機檢測：獨立通道接收第1、2通道為巖體專用通道 500Hz-300KHZ，接收第3通道為巖塊專用通道10KHz-1.5MHz；
▲3通道接收，巖體、巖塊檢測分別專用通道，獨立電路、分開檢測滿足規程；
▲首波聲時、聲幅可以自動判讀、現場處理數據高效；
▲數據實現USB口傳輸、U盤；
▲波速-深度、波幅-深度曲線，分析結果一目了然；
▲交直流兩用，內置大容量鋰電池工作6小時以上；
▲各種換能器齊全。
| 巖體波速測試儀 | ||
型號 |
HS-YT302R1 | HS-YT302R |
| 主頻 | 20MHz | |
| 采樣率 | 0.05、0.1、0.2、0.5、1、2、5、10μS, | |
| 采樣字節 | 0.5、1、2.....16K 可調 | |
| 通道數 | 3個接收通道 | 2個接收通道 |
| 放大器衰減倍數 | 10、20、50、100、200、500、1000，2通道 獨立可調 | |
| 頻帶寬度 | 500Hz-1.5MHZ | 500Hz-500KHZ |
| 發射脈沖電壓 | 250V和1000V可調 | |
| 發射脈沖寬度 | 0.2-100US | |
| 操作系統 | WINDOWS | |
| 主 板 | 工控機主板 | |
| 顯 示 屏 | 10.4寸液晶顯示屏 | |
| 操作方式 | 觸摸、鼠標 | |
| 接 口 | 2個USB接口 | |
| 電池 |
|
|
| 外形尺寸 | 325 X 275 X 140mm |
|
| 深井測試功能 | 有，孔深測試0-150-1000米 | |
| 軟件主要功能 |
|
|
| 適用標準 | SL∕T 264-2020 水利水電工程巖石試驗規程 DZ/T 0276.24-2015巖石物理力學性質試驗規程 JTS133-2013水運工程巖土勘察規范 GB／T 50266-2013 工程巖體試驗方法標準 SL 264-2001 水利水電工程巖石試驗規程 GB_T50123-1999 土工試驗方法標準 |
|
| 標配 | 1、主機1臺 2、含采集軟件及分析軟件 3、電源適配器 4、觸摸筆 5、說明書 6、合格證/保修卡 7、配件箱 8、一發雙收單孔測試換能器 100米帶線盤 1個 9、夾心式換能器2對(巖塊測試)
|
1、主機1臺 2、含采集軟件及分析軟件 3、電源適配器 4、觸摸筆 5、說明書 6、合格證/保修卡 7、一發雙收單孔測試換能器 100米帶線盤 1個 |
| 選配 |
|
|
| 配件全部自主研發，放心選配 | ||
超聲波測試配件 |
|||||||
防水換能器 |
高溫?fù)Q能器 |
||||||
磁致伸縮換能器 |
超聲波振子（焊接） |
||||||
信號線 |
轉換接頭 |
聲波信號發生器 |
超聲波信號發生器 |
||||
1KHz到5MHz各種換能器按要求定做，不同的驅動電壓，頻帶，應力，溫度，防水，尺寸各種要求定做
|
|||||||
| 系統指標 | |
| 系統 | windows xp |
| 內置電子盤 | 8G |
| 顯示方式 | 800*600液晶高亮度顯示 |
| 操作方式 | 觸摸屏操作 |
| 通用接口 | 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標 |
| 聲參量指標 | |
| 通道數 | 2 |
| 發射脈沖電壓 | 160V/1000V |
| 發射脈寬 | 0.2us～102us，可調 |
| 數據采集指標 | |
| 采樣間隔 | 0.05us～4000us，可調；儀器主頻：20MHZ |
| 采樣長度 | 0.5、1、2、4、8、16、32Kb |
| 觸發方式 | 單發觸發、連續觸發，外單發觸發， 外連續觸發，通道觸發 |
| 觸發電平 | 正／負觸發、開路觸發、短路觸發 |
| 放大指標 | |
| 放大器衰減倍數 | 雙組 1、2、5、10、20、50、100、200 衰減 |
| 上邊帶截止頻率 | 直通、1MHz、100KHz、10KHz、1KHz |
| 下邊帶截止頻率 | 直通、100Hz、1KHz、10KHz、100KHz。 |
| 放大器靈敏度 | ＜1μV /１個數字 |
| 其他參數 | |
| 體積 | 277x226x78 mm |
| 重量 | 2.2kg |
| 工作溫度 | -10℃～+50℃ |
| 工作濕度 | ≤%85 |
| 電池使用 | 連續采樣工作4小時以上，可備用標準12V車用電池 |
| 如果你對本所儀器感興趣，想了解更詳細的產品信息，請與本所聯系 |
